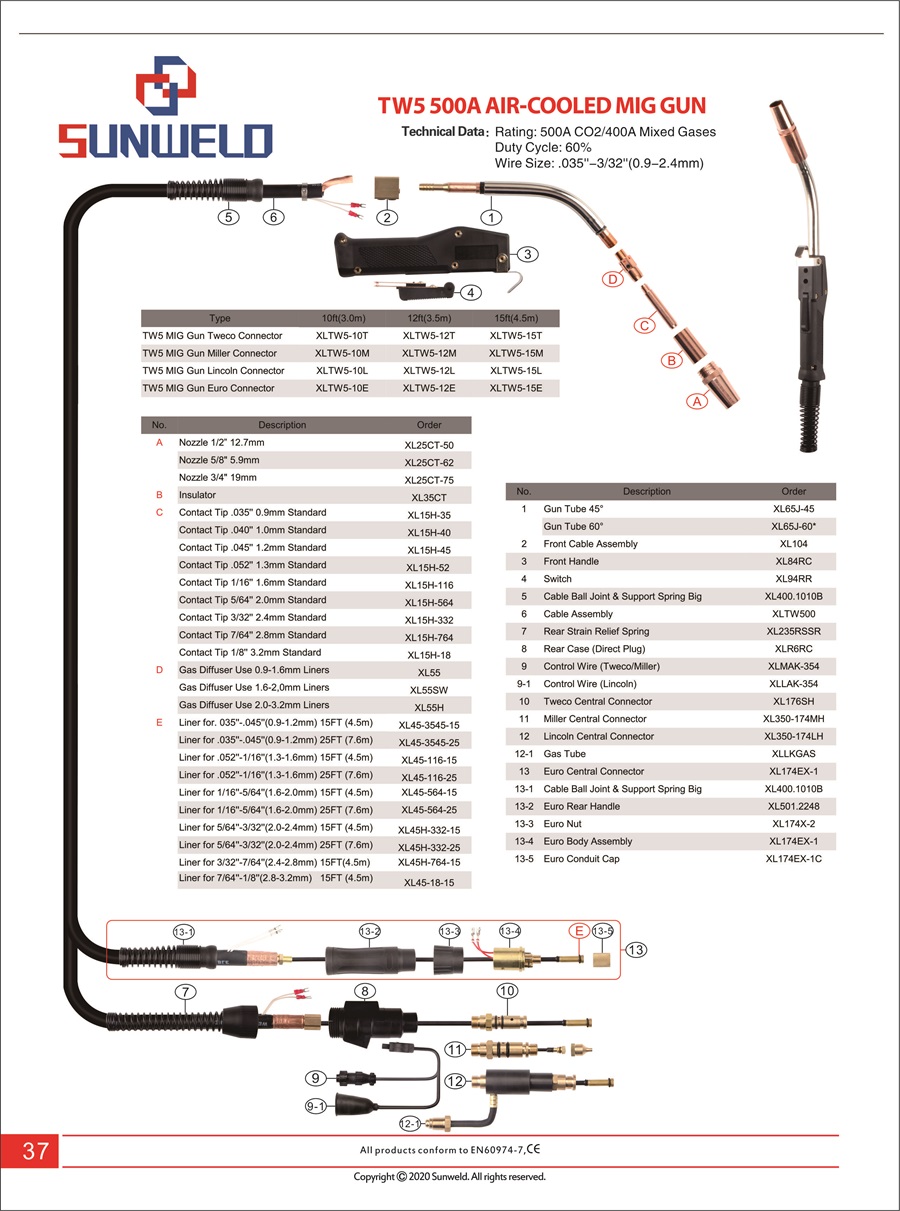

| TW5 500A AIR-COOLED MIG GUN | ||||
| Rating: 500A CO2/400A Mixed Gases | ||||
| Duty Cycle: 60% | ||||
| Wire Size: .035''-3/32''(0.9-2.4mm) | ||||
| Type | 10ft(3.0m) | 12ft(3.5m) | 15ft(4.5m) | |
| TW5 MIG Gun Tweco Connector | XLTW5-10T | XLTW5-12T | XLTW5-15T | |
| TW5 MIG Gun Miller Connector | XLTW5-10M | XLTW5-12M | XLTW5-15M | |
| TW5 MIG Gun Lincoln Connector | XLTW5-10L | XLTW5-12L | XLTW5-15L | |
| TW5 MIG Gun Euro Connector | XLTW5-10E | XLTW5-12E | XLTW5-15E | |
| No. | Description | Order | ||
| A | Nozzle 1/2” 12.7mm | XL25CT-50 | ||
| Nozzle 5/8" 5.9mm | XL25CT-62 | |||
| Nozzle 3/4" 19mm | XL25CT-75 | |||
| B | Insulator | XL35CT | ||
| C | Contact Tip .035'' 0.9mm Standard | XL15H-35 | ||
| Contact Tip .040'' 1.0mm Standard | XL15H-40 | |||
| Contact Tip .045'' 1.2mm Standard | XL15H-45 | |||
| Contact Tip .052'' 1.3mm Standard | XL15H-52 | |||
| Contact Tip 1/16'' 1.6mm Standard | XL15H-116 | |||
| Contact Tip 5/64'' 2.0mm Standard | XL15H-564 | |||
| Contact Tip 3/32'' 2.4mm Standard | XL15H-332 | |||
| Contact Tip 7/64'' 2.8mm Standard | XL15H-764 | |||
| Contact Tip 1/8'' 3.2mm Standard | XL15H-18 | |||
| D | Gas Diffuser Use 0.9-1.6mm Liners | XL55 | ||
| Gas Diffuser Use 1.6-2,0mm Liners | XL55SW | |||
| Gas Diffuser Use 2.0-3.2mm Liners | XL55H | |||
| E | Liner for. 035''-.045''(0.9-1.2mm) 15FT (4.5m) | XL45-3545-15 | ||
| Liner for .035''-.045''(0.9-1.2mm) 25FT (7.6m) | XL45-3545-25 | |||
| Liner for .052''-1/16''(1.3-1.6mm) 15FT (4.5m) | XL45-116-15 | |||
| Liner for .052''-1/16''(1.3-1.6mm) 25FT (7.6m) | XL45-116-25 | |||
| Liner for 1/16''-5/64''(1.6-2.0mm) 15FT (4.5m) | XL45-564-15 | |||
| Liner for 1/16''-5/64''(1.6-2.0mm) 25FT (7.6m) | XL45-564-25 | |||
| Liner for 5/64''-3/32''(2.0-2.4mm) 15FT (4.5m) | XL45H-332-15 | |||
| Liner for 5/64''-3/32''(2.0-2.4mm) 25FT (7.6m) | XL45H-332-25 | |||
| Liner for 3/32''-7/64''(2.4-2.8mm) 15FT(4.5m) | XL45H-764-15 | |||
| Liner for 7/64''-1/8''(2.8-3.2mm) 15FT (4.5m) | XL45-18-15 | |||
| No. | Description | Order | ||
| 1 | Gun Tube 45° | XL65J-45 | ||
| Gun Tube 60° | XL65J-60* | |||
| 2 | Front Cable Assembly | XL104 | ||
| 3 | Front Handle | XL84RC | ||
| 4 | Switch | XL94RR | ||
| 5 | Cable Ball Joint & Support Spring Big | XL400.1010B | ||
| 6 | Cable Assembly | XLTW500 | ||
| 7 | Rear Strain Relief Spring | XL235RSSR | ||
| 8 | Rear Case (Direct Plug) | XLR6RC | ||
| 9 | Control Wire (Tweco/Miller) | XLMAK-354 | ||
| 9-1 | Control Wire (Lincoln) | XLLAK-354 | ||
| 10 | Tweco Central Connector | XL176SH | ||
| 11 | Miller Central Connector | XL350-174MH | ||
| 12 | Lincoln Central Connector | XL350-174LH | ||
| 12-1 | Gas Tube | XLLKGAS | ||
| 13 | Euro Central Connector | XL174EX-1 | ||
| 13-1 | Cable Ball Joint & Support Spring Big | XL400.1010B | ||
| 13-2 | Euro Rear Handle | XL501.2248 | ||
| 13-3 | Euro Nut | XL174X-2 | ||
| 13-4 | Euro Body Assembly | XL174EX-1 | ||
| 13-5 | Euro Conduit Cap | XL174EX-1C |
